概述

GW13系列中性点隔离开关是单极交流50Hz户外高压电器，供变压器中性点在有电压无负载情况下，对变压器中性点与接地联线进行分、合之用，从而实现变压器中性点接地或不接地两种运行方式的自由切换。

GW13系列中性点隔离开关可按用户要求选配手动或电动操作机构。

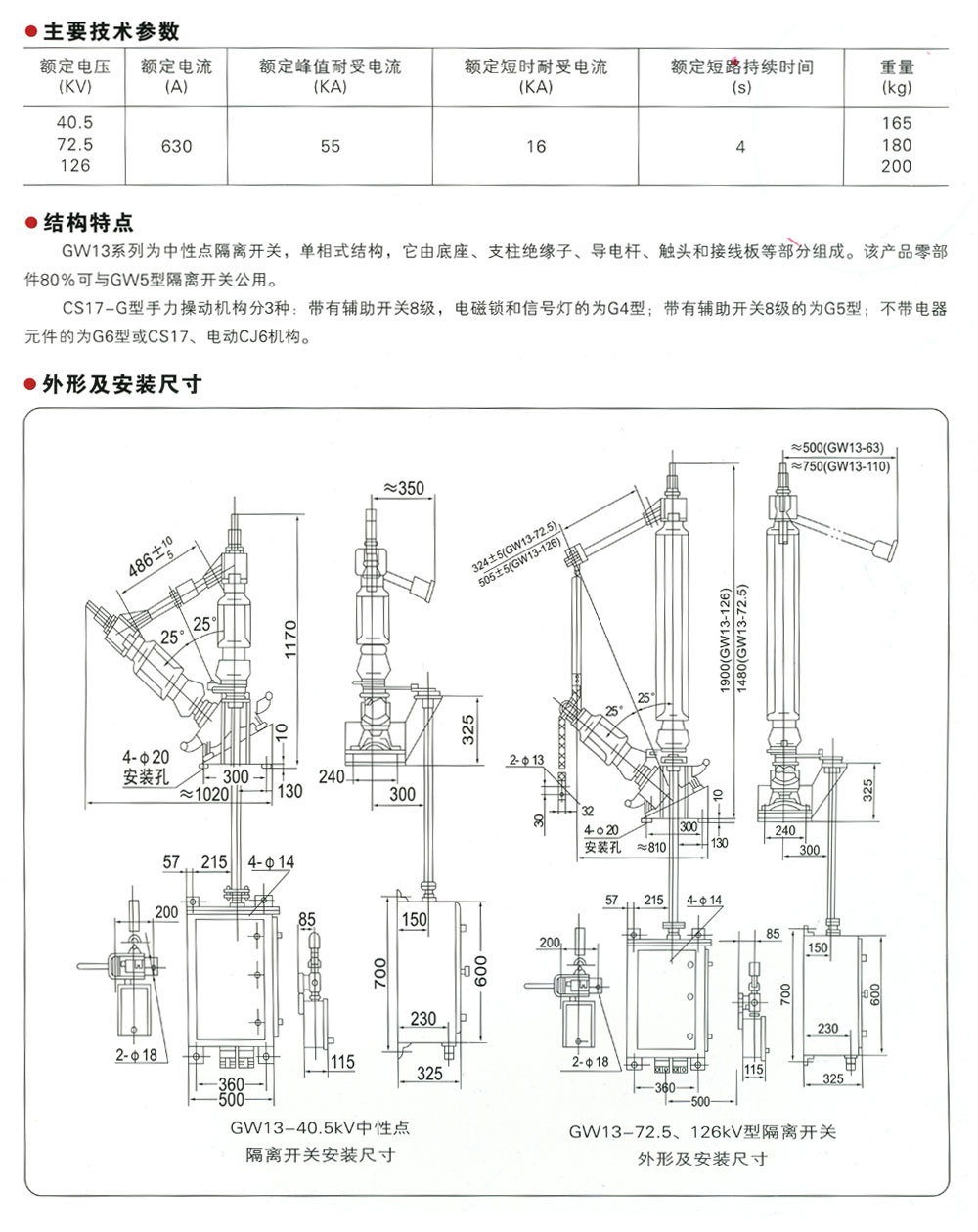

产品主要结构

1.GW13中性点隔离开关由底座、支柱绝缘子、导电排、触头、接线板等组成。

2.在支柱绝缘子上部有触头及接线扳，下部有拐臂及连杆。操作机构通过输出拐臂、连杆，轴承拐臂等驱动隔离刀闸作分、合闸运动。

3.隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。

安装

1.将隔离开关本体用手推到合闸位置将后，再将电动（或手动）操作机构安装到位，并将操作机构也手动到合闸位置，根据实际需要的长度连接好操作连杆，使机构处于分合闸位置时能保证闸刀可靠分合，最后将接头处各紧固件紧固。

2.测量隔离开关主回路电阻应在下表所示范围：

测量合格后应在触头部分涂上工业凡士林油

使用及维护

本隔离开关在线路无负载时方可进行操作。开关应定期检修（约1～2年），如遇严重故障，应在故障后立即进行检修。

1.清除导电部分及支柱绝缘子表面污垢，接线端子与母线连接平面及触头接触面清理干净，涂上工业凡士林。

2.检查所有紧固件，如锥销、螺栓是否松动。

3.检查操作机构是否正常。

包装运输与储存

1.产品的包装箱应作出标记，不允许翻倒。

2.产品到货后，请及时进行验收，如发现问题，应及时与我公司取得联系，以便分析处理。

3.产品启封后，如不立即安装或要长期存放时，须存放在干燥有遮蔽的场所。
