GEDQ-ZCB-110中性点成套设备返回列表




概述

110kV、220kV是供电网络的主要电压等级,由于电压很高, 中性点一般采用直接接地方式,由于继电保护整定配置及防止通讯干扰等方面的要求,为了限制单相短路电流,其中有部分变压器采用中性点不接地方式。在这种运行方式下,由于雷击、单相接地短路故障等会造成中性点过电压,而且变压器大多是分级绝缘,因此过电压对中性点的绝缘造成很大威胁,必须对其设置保护装置防止事故发生。


GEDQ-ZCB-110/220系列变压器中性点成套设备是严格按照DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220 kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造,并按照GB311.1-1997《高压输变电设备的绝缘配合》及国家电网公司2005年 6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。适用于110kV和220kV有效接地电力网中不接地变压器的中性点过电压保护。

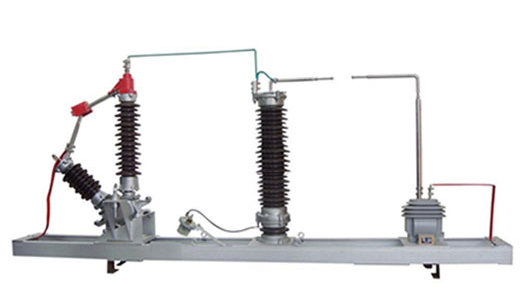

为使110kV、220 kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观,巨亿电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。

用户可自主选用纯间隙的变压器中性点过电压保护方案,也可选用间隙与避雷器并联工作,协同保护的方案。避雷器与隔离开关可根据工程需要,灵活组配。


隔离开关的操动机构可选择手动或电动方式。所有产品的电气及机械性能均在出厂前完成全套的调试与检测,亦可方便的在使用现场进行再校正。


环境条件

1 适用于户内、户外;

2 环境温度:不低于-50℃,不高于+50℃;

3 相对湿度:不大于95%(25℃);

4 海拔高度:不超过2000m,超过2000m可根据实际情况特殊定制。

5 地震烈度7度及以下地区;最大风速不超过35m/S;

6 安装场所的空气中不应含化学腐蚀气体和蒸气,无爆炸性尘埃。

7 不适用于非水平安装的场所。

8  电网频率:58~62Hz(60Hz系统),48~52Hz(50Hz系统)。


性能特点

1 电流互感器与棒间隙直接连接;

2 间隙放电电压稳定,间隙距离便于调整;

3 使用不锈钢精加工电极,表面不易锈蚀;

4 安装支架采用现场免焊接设计技术,有效解决户外产品的防腐蚀问题;

5 间隙组合设备底座安装吊环整件运输吊装,现场安装快捷方便;

6 全系列、全规格,适用于不同地区、不同用户的要求。
