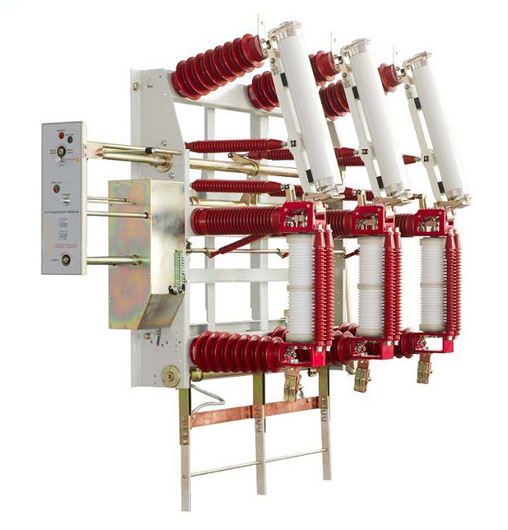

FZ(R)N21-40.5户内高压真空负荷开关返回列表




概述:
    该型高压真空负荷开关及组合电器,适用于三相交流40.5kV、50HZ的电力系统中, 或与套配电设备及环网开关柜,组合式交电站等配套使用,广泛用于风力发电.诚网建设改造工程,工矿企业,高层建筑和公共设施等,可作为环网供电单元或终端设备,起着电能的分配, 控制和保护作用。该产品技术性能符合GB16926-1997《交流高压负荷开关-熔断器组合电器》及IEC420《交流高压负荷开关-熔断器组合电器》的要求。
    本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻,基本不需维护等优点。具有开断额定电流、过载电流、短路电流和防止设备缺相运行的能力,开关有明显可见的隔离断口,配装具有关合能力的接地关及电动弹簧机构,具有远动遥控能力。

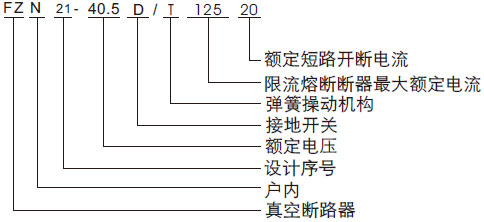

型号含义:


正常使用条件:
周围空气温度不超过40℃,且在24h内测得的平均植不超过35℃,最低周围空气温度为-25℃;
阳光辐射的影响可以忽略;
海拔高度不超过1000m;
周围空气没有明显地受到尘埃、烟、腐、蚀性和、或可燃性气体,蒸汽或盐雾的污染;
相对湿度日平均植不超过95%;水蒸气压力日平均值不超过22kPa;月相湿度对平均值不超过90%;月水蒸气压力平均值不超过1.8KPa;
来自开关设备和控制设备外部的振动或地动是可以忽略的;
在二次系统中感应的电磁干扰的幅度值不超过1.6kV。

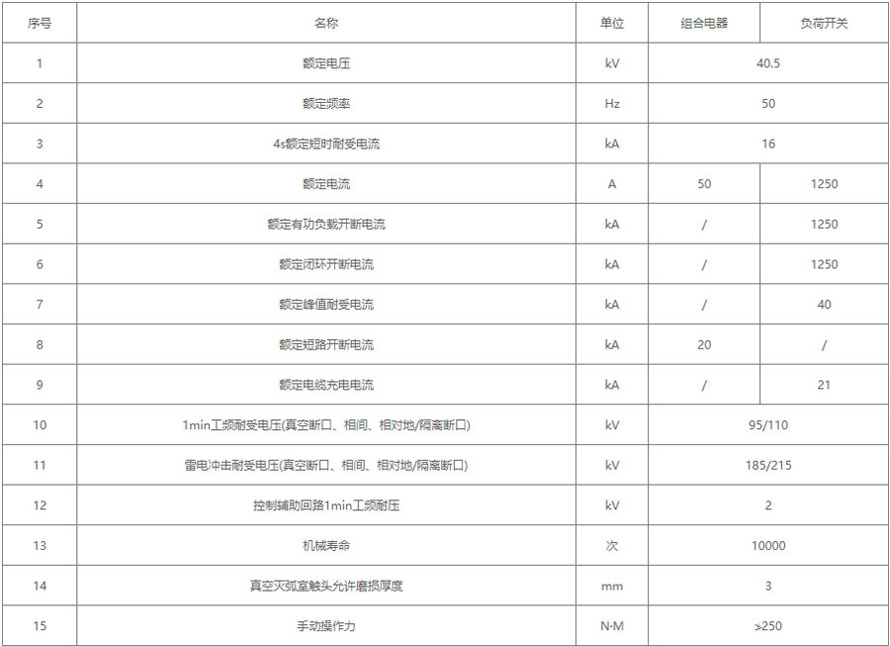

主要技术参数:





外形尺寸及安装:
